Elektrohydraulisk servostyringspumpe
Den elektriske styremotoren med doble kraftkilder er en redundant styreenhet med høy-sikkerhet, spesielt utviklet for nye energikjøretøyer, inkludert elektriske busser, tunge-lastebiler og sanitetskjøretøyer. Den tar i bruk en dobbel-synkronmotor med permanent magnet integrert med en hydraulisk vingepumpe, utstyrt med uavhengige kontrollsystemer for høy-og lav-lavspenning for å løse sikkerhetsrisikoen ved fullstendig tap av styreassistent forårsaket av høy-strømbrudd i kjøretøyet.
Beskrivelse
Hvis du leter etter den elektrohydrauliske servostyringspumpen, velkommen til engrossalg av produktet fra fabrikken vår. Som en av de ledende produsentene og leverandørene i Kina, vil vi tilby deg den beste servicen og rask levering. Sjekk nå tilbudet med selgeren vår.
Elektrohydraulisk servostyringspumpeenhet
Produktbeskrivelse
Den elektriske motorpumpen EHPS er en kombinasjon av "drivmotor + styrehydraulisk kraftpumpe". Den drives av en motor i stedet for en tradisjonell motor. Den gir styrehydraulikktrykk for hybridbusser og elektriske busser. Det er kraftkilden og kjernekomponenten i styresystemet.
Drevet av en helt lukket og høyeffektiv permanentmagnet synkronmotor, forbedrer rattpumpen tetning og pålitelighet.
Bruken av glatte, slagfaste-fleksible koblinger for kraftoverføring forbedrer levetiden betydelig.
Det generelle beskyttelsesnivået når IP67 og vedtar dobbel isolasjonsdesign for å sikre at det ikke er noen ledning mellom motoren og oljepumpen;
Motorhuset og rattpumpehuset er alle laget av aluminiumslegering, som har utmerkede egenskaper som lav støy, lav vekt og rask varmeavledning.
| Høyspentmodulmotorparametere (kontroller 400-700VDC) | |||
| Motor- og kontrollmodell | EHPS-38CBJJNF01-010 | ||
| Motorens nominelle spenning (VAC) | 380 | Temperaturkontrollmotstandstype | Ingen |
| Nominell effekt (kW) | 5 | Nominell hastighet (r/min) | 1500 |
| Maksimal utgangseffekt (kW) | 10 | Nominell frekvens (Hz) | 100 |
| Indusert spenning ved nominell hastighet (VAC) | 286.1 | Antall motorstolper | 8 stolper (4 par staver) |
| Nominell fasestrøm (A) | 11 | Linjemotstand (Ω) (ved 20 grader) | 1.45 |
| Toppfasestrøm (A) | 23 | Duty Cycle | S2-3min |
| D-Akseinduktans (mH) | 8.035 | Vurdert effektivitet (%) | Større enn eller lik 92 % |
| Q-Akseinduktans (mH) | 22.08 | Isolasjonsgrad | Klasse H |
| Nominell dreiemoment (Nm) | 31.83 | Beskyttelsesgrad | IP68 |
| Maksimalt dreiemoment (Nm) | 63.7 | Kjølemetode | Naturlig kjøling |
| Hastighetsområde (r/min) | 600-1800 | Omgivelsesdriftstemperatur | -40~+85 grader |
| Motortype | SVC sensorløs permanent magnet synkronmotor | ||
| Lavspenningsmodulmotorparametere (24VDC) | |||
| Toppeffekt (kW) | 2.5 | Nominell hastighet (r/min) | 1200 |
| Induktiv strøm ved nominell hastighet (VAC) | 14.25 | Nominell frekvens (Hz) | 80 |
| Toppfasestrøm (A) | 145 | Antall motorstolper | 8 stolper (4 par staver) |
| D-Akseinduktans (mH) | 0.03877 | Trådmotstand (Ω) | 23 |
| Q-Akseinduktans (mH) | 0.09948 | Driftssyklus | S2-3min |
| Maksimalt dreiemoment (Nm) | 23.8 | Omgivende driftstemperatur | -40~+85 grader |
| Motortype | Permanent magnet synkron | ||
| Tekniske parametere for 24V EPS motorkontroller | ||
| Punkt | Parametere | Notater |
| Toppeffekt (kW) | 2.5 | |
| Topputgangsstrøm (A) | 150 | God ventilasjon |
| Høyeste gjeldende driftstid (er) | 60 | God ventilasjon |
| Bærefrekvens (Hz) | Maks 10K | |
| Inngangsspenningsområde for strømforsyning (V) | 9-36 | |
| Spenningsområde for strømforsyning (V) | 16-32 | |
| Nominell spenning (V) | 24 | |
| Utgangsfrekvens (Hz) | 0-250 | |
| Kjølemetode | Naturlig kjøling | |
| IP-vurdering | IP68 | |
| Lagringstemperatur | -40~+85 grader | |
 |
 |
 |
Produktsikkerhetskrav
1. Styredesignet oppfyller kravene i klausul 3.9 i GB17675-1999 "Grunnleggende krav til bilstyringssystemer", som stabilt krever en manøvreringstid på ikke mer enn 4 sekunder under normale forhold og ikke mer enn 6 sekunder når servostyring svikter.
2. Styredesignet oppfyller de relevante strømforsyningskravene i paragraf 4.5.2 i BMGZ-307-01 "Sikkerhetstekniske betingelser for elektriske busser." Nærmere bestemt, i tilfelle en unormal situasjon som krever frakobling av klasse B høyspentstrøm til hele kjøretøyet under drift, bør styringssystemet opprettholde servostyringen eller i det minste opprettholde servostyringen i 30 sekunder ved hastigheter over 5 km/t.
Prinsippsammendrag: En dobbel-systemtilnærming er tatt i bruk for å gi servostyring. Under bruk av kjøretøyet, hvis noen komponent i høyspenningssystemet ikke fungerer, kan nødstyring oppnås gjennom lavspentsystemet, noe som i stor grad forbedrer sikkerheten til styresystemet. Høy-lavspenningssvitsjing er på millisekund-nivå, uten merkbar etterslep eller nøling i følelsen, noe som resulterer i en komfortabel og jevn bytteprosess uten tilbakeslag.

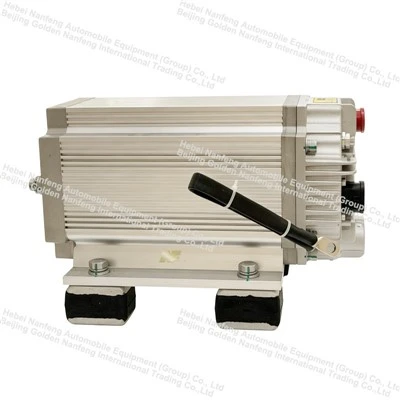

Produkter Detaljbilder
 |
 |
 |
 |
Produktapplikasjon
Passasjerbusser
Kjøretøytyper: 6-18 meter rene elektriske bybusser, turistbusser, pendlerbusser, flyplasstransportbusser
Driftssmertepunkter: Hyppige start-stoppsykluser, lav-svinging på plass, feil på batterikontaktoren, høy-strømtap på grunn av kollisjoner, ladeavbrudd; styringen må garantert forbli funksjonell.
Nye energitunge lastebiler / traktorer / dumpere
Kjøretøytyper: Rene elektriske dumpere, traktorsemi-tilhengere, blandebiler, gruvelastebiler, hydrogendrevne-tunge lastebiler
Grunner for egnethet: Komplekse høyspentkretser, betydelige vibrasjoner og støt, høy-isolasjon som er utsatt for feil; fullastet vekt 30-80 tonn; uten servostyring blir styring helt umulig, noe som utgjør en betydelig sikkerhetsrisiko.
Spesiell matching: Lav-batterikapasitet Større enn eller lik 180Ah, utstyrt med en lav-stabiliserende og anti-reversladingsmodul for å forhindre høy-spoling-indusert spenning fra å skade elektriske-lavspenningskomponenter.
