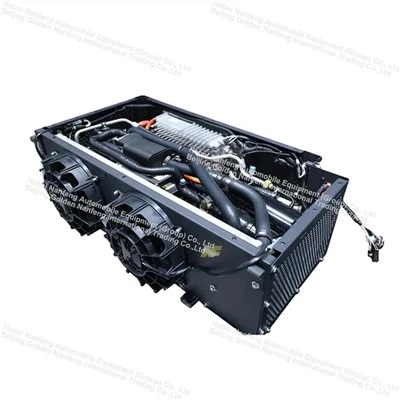

4,5KW batteri termisk styringsenhet

Hvis du leter etter 4,5kw batteri termisk styringsenhet, velkommen til engrossalg av produktet fra fabrikken vår. Som en av de ledende produsentene og leverandørene i Kina, vil vi tilby deg den beste servicen og rask levering. Sjekk nå tilbudet med selgeren vår.



4,5KW batteri termisk styringsenhet



4,5KW batteri termisk styringsenhet er et veldig praktisk produkt som effektivt kan styre temperaturen på batteriet for å unngå overoppheting og forlenge levetiden til batteriet. Denne typen enhet er egnet for ulike anledninger. Følgende er noen vanlige bruksscenarier.



Temperaturen på batteriet i disse bilene påvirker ofte ytelsen og levetiden. Som et resultat kan installasjon av termiske batteristyringssystemer effektivt redusere batteritemperaturen, forlenge kjøretøyets servicetid og forbedre kjøretøyytelsen.





Det termiske styringssystemet for batteri på 4,5 kW har et vakkert utseende og koordinerte farger, og hver komponent er designet for å møte brukerens krav til vannmotstand, oljebestandighet, korrosjonsbestandighet og støvbestandighet. Den har en god funksjon og strukturell design, er enkel å bruke, og tilbyr en rekke driftsmoduser. Nøyaktigheten av måling og kontroll er stor, testresultatene er repeterbare, påliteligheten er høy og levetiden er lang. Delene er bygget av materialer av høy-kvalitet og bruker sofistikert, praktisk og pålitelig maskineri, hydraulikk, elektriske apparater og andre komponenter som oppfyller gjeldende nasjonale standarder og industristandarder. Komponenter som elektronikk, instrumenter og andre.



De viktigste elektriske komponentparametrene er lesbare og kontrollerbare i vertsdatamaskinen gjennom CAN-kommunikasjon. Den har komplette beskyttelsesfunksjoner, som overbelastning, underspenning, overspenning, overstrøm, overtemperatur, unormalt systemtrykk og andre beskyttelsesfunksjoner.





Det skjematiske diagrammet av vår4,5KW batteri termisk styringssystemvises på bildet. Den heltrukne røde linjen i figuren representerer kjølesyklusen, og den stiplede blå linjen representerer kjølevæskesyklusen. Denne enheten har tre moduser, inkludert kjølemodus, varmemodus (valgfritt) og selv-sirkulasjonsmodus. Enheten bytter mellom disse tre modusene basert på parametertilbakemeldinger fra batteripakkens BMS.



①Kjølemodus

Når viften og kompressoren er slått på, og kjølemediet med høy-temperatur og-høyt trykk slippes ut fra kompressoren og går inn i kondensatoren for varmefrigjøring og avkjøling. Deretter blir den strupet og trykkavlastet gjennom en termisk ekspansjonsventil for kjøling. Kuldemediet med lavt-trykk og lav-temperatur kommer inn i batterikjøleren og utveksler varme med høy-kjølevæsken som strømmer ut av batteripakken. Kjølemediet absorberer varme og går inn i kompressorens sugeport, og fullfører en kjølesyklus. Samtidig passerer høy-kjølevæsken som strømmer ut av batteripakkens utløp gjennom vannpumpen og strømmer gjennom kjøleren for å oppnå kjøling, og danner en lav{10}}temperaturkjølevæske som kommer inn i batteripakkens inntak for å avkjøle batteriet og fullføre en vannkretssyklus.



Kjølemodusen er egnet for arbeidsforhold med høy termisk belastning på batteripakken.

②Oppvarmingsmodus (valgfritt)

Når viften og kompressoren er slått av, slås vannpumpen og den elektriske varmeren på, og lav-kjølevæsken varmes opp av den elektriske varmeren før den strømmer gjennom kjøleren og går inn i batteripakken for å varme opp batteriet. Oppvarmingsmodusen er egnet for arbeidsforhold der batteritemperaturen er for lav.

③Selv-Sirkulasjonsmodus

Når viften og kompressoren er slått av, og bare vannpumpen er slått på, sirkulerer kjølevæsken mellom den termiske styringsenheten og batteripakken, og bærer varmen fra batteripakken.



Den selvgående-sykkelmodusen er egnet for arbeidsforhold med lav termisk batteribelastning.





INGEN.	Prosjekt	Parameterspesifikasjoner
1	Modell	EHP3.0-3
2	Kjølekapasitet	4,5 kW
3	Oppvarmingskapasitet	5kW
4	Nominell spenning	320V DC
5	Lavspent strømforsyning	20-30V DC
6	Overspenningsvern/gjenopprettingsspenning	450/470V DC
7	Underspenningsvern/gjenoppretting	235/250V DC
8	Kjølemiddelbærer	50%/50% etylenglykol/vann-løsning
9	Kjølemiddel	R1234yf
10	Kompressor fortrengning	34cc
11	arbeidstemperatur	-20 grader -50 grader
12	Enhetsbeskyttelsesnivå	IP67
13	Ytre diameter på vanninntaksrøret	Φ20 mm
14	Ytre diameter på vannutløpsrør	Φ20 mm
15	Total masse	＜35 kg
16	Totale dimensjoner	Se tegninger
17	Installasjonsmetode	M8 bolt montering
18	Installasjonsdimensjoner	Se tegninger
19	Kommunikasjonsmetode	CAN2.0









1. Ledetid for produksjon



Standardbestillinger: Produksjonen vil bli fullført innen 15–20 virkedager etter at du har mottatt innskuddet ditt.
Tilpassede bestillinger: Ledetiden kan variere avhengig av designkompleksitet og bestillingsmengde. Vi vil bekrefte den nøyaktige tidsplanen før produksjonen starter.
Hasteordrer: Fremskyndet produksjon er tilgjengelig på forespørsel. Ta kontakt med oss ​​for prioriteringsordninger.



2. Betalingsbetingelser



Eksempelbestilling: Produksjonen starter etter 100 % forskuddsbetaling.
Massebestilling:
Innskudd: 50-80 % av den totale ordreverdien kreves for å bekrefte bestillingen din og starte produksjonen.
Saldo Betaling før forsendelse. Vi vil gi bilder eller videoer av de ferdige varene for din bekreftelse før endelig betaling.

Aksepterte betalingsmåter: T/T (bankoverføring), PayPal, L/C på sikt eller andre avtalte metoder.

3. Frakt og levering



Alle bestillinger håndteres fra vår salgsavdeling innen 48 timer. Vi samarbeider med DHL, FedEx og UPS for å sikre trygg og rettidig levering. Standard frakt tar 7–12 virkedager. Du vil motta en e-post med sporingsdetaljene dine når pakken er på vei.

4. Merknader



Vennligst avtal betaling omgående for å unngå forsinkelser i produksjon eller levering.

For store eller tilbakevendende bestillinger kan fleksible betalingsplaner diskuteres.









Våre produkter har CE, IATF 16949, ISO 14001, ISO 45001 og andre sertifiseringer, og overholder både eksport- og industristandarder.

For å sikre sikkerheten til produktet under bruk, må følgende forholdsregler tas:



• Før enheten brukes, må en jordingsledning kobles til først;
• Før du bruker enheten, vær oppmerksom på å kontrollere om vannrøret er festet for å forhindre sprut av frostvæske forårsaket av trykket inne i vannrøret etter drift;
• Før du kjører enheten, er det nødvendig å sjekke om de elektriske komponentene og pluginene er installert i riktig posisjon og det må ikke være løshet;
• Før du bruker enheten, er det nødvendig å bekrefte at de positive og negative polene til enhetens høyspenningsplugg- stemmer overens med tegningene.
• Spesifikasjonene til strømforsyningen og sikringen skal samsvare med instruksjonene og produktnavneskiltet, og det tillatte variasjonsområdet for arbeidsspenningen er ± 10 %;
• Det bør reserveres tilstrekkelig med vedlikeholdsåpninger på installasjonsstedet for å sikre at enheten er fylt med kjølevæske og kjølemiddel. Vannrøret og det elektriske grensesnittet er enkelt å demontere og reparere, og hele maskinen er lett å demontere, noe som gjør det enkelt for kundene å vedlikeholde og vedlikeholde enheten;
• Standardkravet for bakkeklaringen til den innebygde-enhetens installasjon er større enn 540 mm (oppfyller kravene til vade). Hvis spesialdesignet, kan bakkeklaringen reduseres tilsvarende i henhold til layoutstatusen til elektriske komponenter;
• Det skal ikke være noen hindringer i nærheten av luftinntaket og -utløpet til det generelle termiske styringssystemet for å sikre effektiv ventilasjon
• Det er strengt forbudt å vippe installasjonen av enheten (vinkelen mellom enhetens hovedakse og horisonten bør ikke overstige 5 grader );
• Det er strengt forbudt å la enheten operere uten kjølevæske;
• Ikke-profesjonelt personell har strengt forbud mot å demontere og reparere enheten. Det er strengt forbudt å bruke reparasjonsdeler som ikke er levert av NF Group.
• Et filter må legges til i frontenden av vanninntaket til enheten (med en filterstørrelse på større enn eller lik 30 mesh);
• Arbeidsspenningen til dette systemet er høyspenning, og hele kjøretøyet må effektivt beskyttes med høyspenning og isolasjon for å kutte strømforsyningen i tilfelle ulykker.

※ OBS: For å utføre arbeidet ovenfor, må strømmen slås av!
