Termiske styringssystemer for batterier vs. termiske styringssystemer for energilagring

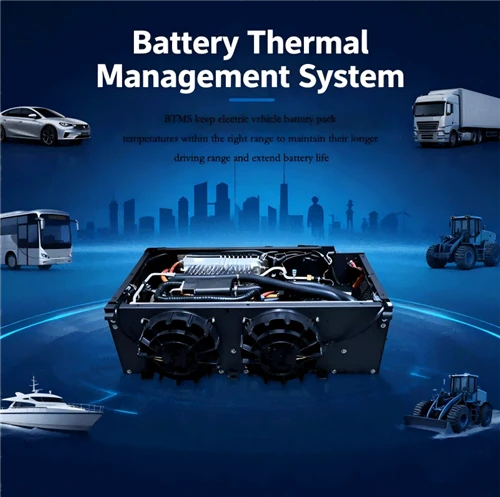

DeTermisk styringssystem for batterier(BTMS) fokuserer først og fremst på individuelle battericeller eller -pakker, og fungerer som et system integrert direkte med selve batterienheten. Den fokuserer på temperaturkontroll på cellenivå: overvåking av celletemperaturer og bruk av kjøle- eller oppvarmingsmekanismer for å opprettholde temperaturer innenfor et optimalt område, minimere temperaturforskjeller mellom celler og forhindre at individuelle celler overopphetes eller gjennomgår termisk løp. Vanlige bruksområder inkluderer batteripakker for nye energikjøretøyer og små batterimoduler. Omfanget er begrenset til den termiske styringen av selve batteriet, unntatt bredere utstyr på stasjons-nivå.
Derimot opererer det termiske styringssystemet for energilagring på energilagringsstasjonsnivå og omfatter et mye bredere omfang; mens den bygger på termisk styring av batteripakken, dekker den også behovene til annet utstyr på hele stasjonen. I tillegg til å regulere temperaturen på batteriklynger, administrerer den driftsmiljøet for elektriske komponenter i lagringskabinettet-som BMS, PCS, høyspentskap og kabling-samtidig som den håndterer avfukting, forebygging av kondens og luftstrømstyring for skapet, og koordinerer brannsikkerhets- og overvåkingssystemene til stasjonen. Typiske bruksscenarier inkluderer containeriserte energilagringssystemer og industrielle eller kommersielle energilagringsstasjoner.
Hovedforskjeller:
1. Kontrollomfang
Battery Thermal Management: Fokuserer på det indre av batteripakken eller klyngen, spesifikt rettet mot battericellene.
Termisk styring av energilagring: Dekker hele beholderen eller stasjonen for energilagring, inkludert batterier, alt internt elektrisk utstyr og det interne miljøet.
2. Designmål
Termisk batteristyring: Prioriterer å sikre cellekonsistens og undertrykke termisk løping i cellene.
Termisk styring av energilagring: Utover batteritemperaturkontroll, styrer den det interne miljøets temperatur og fuktighet for å forhindre kondensering-indusert korrosjon av elektriske komponenter, samtidig som den støtter integrerte brannsikkerhetssystemer og langsiktig-drift og vedlikehold av stasjonen.
3. Driftsforhold og skala
Termisk batteristyring: Følger vanligvis de dynamiske driftsforholdene til et kjøretøy; innebærer betydelige svingninger i ladning/utladning og opererer innenfor et kompakt rom.
Termisk styring av energilagring: Bruker faste beholdere; involverer vedvarende høy-lading og utlading over lange perioder og parallellkobling av flere klynger, noe som krever balansering av temperaturforskjeller på tvers av disse klyngene.
4. Systemsammensetning
Termisk styring av batterier:Vannpumper, rør, varmevekslere,PTC-varmere, celletemperatursensorer og BMS.
Energy Storage Thermal Management: Bygger på batteriets termiske styringssystem (BTMS) ved å legge til intern klimaanlegg, avfuktingsmoduler, miljøsensorer og en -systemnivåkontroller som kobler til stasjonens energistyringssystem (EMS).
Termisk batteristyring refererer til temperaturkontroll i batteripakken. Derimot omfatter termisk styring av energilagring en omfattende miljø- og temperaturkontrollløsning for hele energilagringsbeholderen eller kraftstasjonen, inkludert termisk batteristyring.
