30 kw elbuss høyspent kjølevæskevarmer
Hebei Nanfeng Group har produsert varmeovner i over 30 år, og selskapet vårt er den største produsenten av bilvarme- og kjøleutstyr i Kina og den utpekte leverandøren av militære kjøretøy i Kina. Viktige markeder som er målrettet inkluderer elektriske kjøretøy: termisk batteristyring og HVAC-kjøleenheter. Samtidig samarbeider vi også med Bosch, og vår produktkvalitet og produksjonslinje har blitt høyt anerkjent av Bosch.
Beskrivelse
Hvis du leter etter 30 kw elektrisk buss høyspent kjølevæskevarmer, velkommen til engrossalg av produktet fra fabrikken vår. Som en av de ledende produsentene og leverandørene i Kina, vil vi tilby deg den beste servicen og rask levering. Sjekk nå tilbudet med selgeren vår.
30 kW elektrisk buss høyspent kjølevæskevarmer
Produktbeskrivelse
Denne elektriske PTC-varmeren bruker PTC-teknologi, og oppfyller høyspenningssikkerhetskravene til personbiler, samtidig som den overholder relevante miljøkrav for motorromskomponenter.
Hensikten med den elektriske PTC-varmeren er å erstatte motorblokken som primær varmekilde, drive PTC-varmeelementet til å heve temperaturen og deretter varme opp mediet i systemets sirkulerende rørledning gjennom varmeveksling.
Dens viktigste ytelsesegenskaper er som følger:
Kompakt struktur, høy effekttetthet og fleksibel tilpasning til kjøretøyets installasjonsplass.
Redundant forseglingsdesign forbedrer systemets pålitelighet.
| Modell | NF HVH-Q30 |
| Nominell spenning | 600V |
| Spenningsområde | 450-750V |
| Nominell effekt | 30KW |
| Strømning (L/t) | ＞3000 |
| Styresignal | KAN |
| Beskyttelsesnivå | IP67 |
| Vekt | 10,5 kg |
| Monteringsdimensjon | 162*305 mm |
Innløps- og utløpsstørrelse
Produkter Designprinsipper
Den elektriske WPTC-varmeren består av et PTC-varmeelement, en kontroller og interne rør. Varmeelementet er installert i en integrert loddevanntank, og kjølevæsken strømmer gjennom en høy-manifold inne i tanken for å oppnå varmeabsorpsjon og sirkulasjon.
Kontrollerkretskortet er festet til det sprøytestøpte-huset med skruer, og en kontakt kobles direkte til kretskortet. Dets elektriske skjema er vist i figur 1 nedenfor:
Kontrollenheten prøver strømmen og spenningen til høyspentkretsen gjennom shuntmotstander og samplingsmotstander for å oppnå unormal driftsbeskyttelse.
En transient voltage suppressor (TVS) er installert på lavspenningsinngangen for effektivt å forhindre overspenninger. En høy-isolasjonstransformator gir hjelpestrøm på høy-siden. Høy- og lavspenningskontrollenhetene kommuniserer og utveksler informasjon gjennom en digital isolator. Hjelpestrømforsyningen for inngang har strømbegrensende-beskyttelse. Temperatursensorer NCT_A og NTC_B, plassert ved henholdsvis innløp og utløp, brukes til å overvåke kjølevæsketemperaturen i sanntid og gi rettidig beskyttelse når temperaturen er for høy.
Produktets elektriske tilkobling
Figur 5 nedenfor viser pinnedefinisjonene for høy- og lavspenningsplugg-.
Høyspentplugg-i modell: PL082X-61-6
Endeplugg for ledningsnett-i modell: PL182X-61-6
Lavspentplugg-i modell: 6188-6227
Lavspenningsnettmodell: 6189-7608
|
HV |
1 |
DC600V+ |
|
2 |
DC600- |
|
|
A |
Høyspent forrigling |
|
|
B |
Høyspent forrigling |
|
|
LV |
1 |
DC24+ |
|
2 |
DC24- |
|
|
3 |
Høyspent forrigling |
|
|
4 |
Høyspent forrigling |
|
|
5 |
||
|
6 |
||
|
7 |
KAN-H |
|
|
8 |
KAN-L |

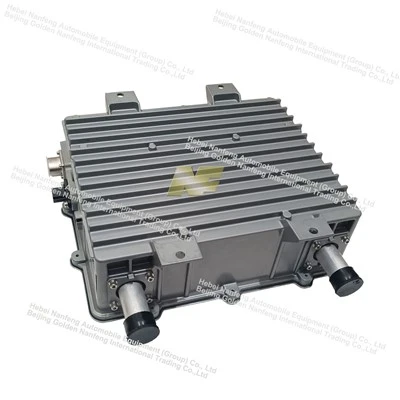

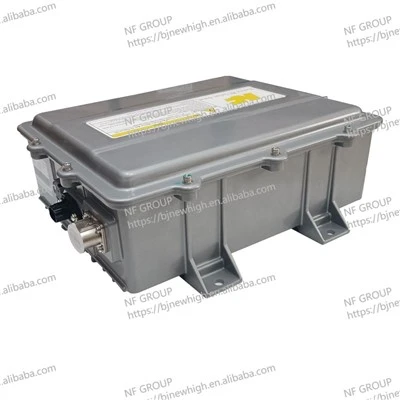

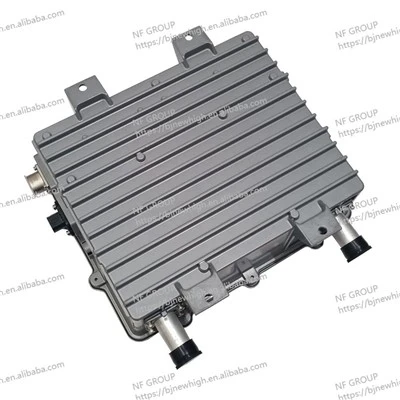

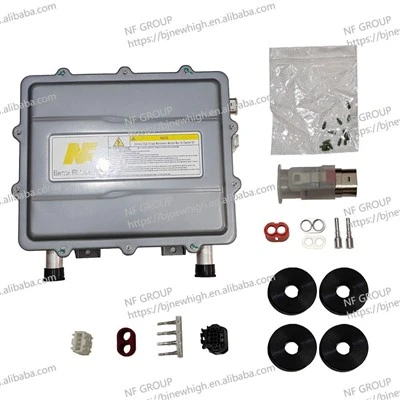

Produktdetaljer
Produktsikkerhet
PTC-sikkerhetsprinsipp:
De iboende egenskapene til et PTC-element tilsier at når temperaturen øker, øker motstanden, noe som automatisk reduserer den oppnåelige varmeeffekten. Dette sikrer at selv i verste-scenarier, er systemets maksimale temperatur begrenset til innenfor toleranseområdet til omgivelsene.
Deteksjon av isolasjonsfeil (kjøretøy):
Kunden må koble jordingsskruen til kjøretøyrammen.
En isolasjonsdeteksjonsenhet må installeres på kjøretøyet for å oppdage isolasjonsfeil.
Produktapplikasjon
